(선형대수학) 9-부록. Fast Fourier Transformation

앞 챕터에서 Fast Fourier Transformation에 대한 내용이 나왔으므로, Fast Fourier Transformation에 대해서 잠깐 알아보고 넘어가려고 한다.

(Fourier Series를 모르면 그냥 넘어가자!)



---

먼저, Fourier Series의 Coefficient를 구하는 것부터 시작해보자.

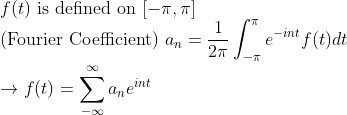

(Fourier Coefficient)

푸리에 급수의 Coefficient를 구하는 것은 해석학 파트에서도 설명이 되어 있으니, 자세한 설명은 해석학 파트를 참고!



---

이 때, f(t)가 주어진 Interval 안에 주어져 있어야 하는데

이를 조금 확장해서 실수 전범위로 넓혀보자. 그리고, exp의 주기성을 고려해서, int -> 2pi의 상수배로 바꾸자!

=> Fourier Transformation!!

((Continuous) Fourier Transformation)

이를 푸리에 변환이라고 하는데, 푸리에 급수의 의미를 그대로 가져올 수 있으므로 주어진 함수 f(t)를

=> Time-Domain -> Frequency-Domain

으로 변환하는 의미를 가지고 있다.



사실, Laplace Transformation의 상위버전이라고 생각해도 되는게, Fourier Transformation에서는 "허수"파트를 Explicit하게(i가 보이게) 집어넣어주었다!

즉, Kernel의 생김새만 약간 다를 뿐, 동일한 표현이다!!

(다만, s에는 복소수(실수+허수), w에는 실수가 들어가는게 일반적!)



그러므로, Laplace Transformation에서 했던 내용 그대로 Fourier Transformation에 적용될 수 있다!

=> 미분방정식 풀 때 유용한 것도 그대로!



---

위의 Fourier Transformation을 계산하면 복소수가 튀어나올 가능성이 있으므로 => 실수파트와 허수파트를 나누고 싶다!!!

이렇게 나온 것이 Fourier Cosine/Sine Transformation이다.

실수부분과 허수부분을 쪼갤 때는 오일러 공식을 이용하면 심플하다.

(Fourier Cosine/Sine Transformation)

cos이 Even function, sin이 Odd Function이라는 점을 이용하면, 계산이 조금 더 편해지는 장점이 있다.

그리고, 원래의 Fourier Transformation과의 관계를 살펴보면...

여기까지 심플하게 푸리에 변환에 대한 이야기를 해보았다.

---

위에 나온 푸리에 변환을 수치적으로 계산한다고 생각해보자.

일단 가장 문제되는 포인트가 "특이적분"일 것이다. 이를 해결하기 위해서

적분을 => 무한합으로 고치자!

게다가 무한대까지 적분하는 것이므로, 그냥 각 구간의 길이를 1로 잡자!

그리고, 저 연속함수의 값이 모든 영역에서 필요한 것은 아니다...

-> 구간 별로 함숫값만 알면 된다! -> 각 구간에서 사용할 값들만 sampling하면 된다!!

이렇게 되면 각 구간마다 f(t)는 상수! -> f(n)!



(Discrete-Time Fourier Transformation (DTFT))

여기서 잠깐 생각할 것은 f(n)을 함수가 아닌 수열로 놓아도 된다는 것이다.

그래서 일반적으로 f(n)보다는 x[n]으로 표현한다.

또한, 각 구간의 길이를 1로 놓았었던 것을 확장시킬 수도 있다. (즉, 1초마다 측정하지 않아도 된다.)

=> 각 구간의 길이를 T라고 한다면 (T초마다 측정 -> Sampling Time = T (sec))

=> 이 때, 샘플링 주파수는 1/T=f (1/sec) 가 된다.

=> 각속도와의 관계도 아래에서 살펴보자!

(NOTE)

(푸리에 변환) ~ (라플라스 변환)과의 관계와 비교해보면...

=> (DTFT) ~ (z-transformation(z-변환))과 대응이 된다!

---

그런데...

x[n]을 측정하는 입장에서 우리가 x[n]을 다 알 수는 없기 때문에 (n이 아주 큰 경우는 아주 오랜시간이 걸릴 것임!!)

저 무한 합을 "일정 길이로 끊어버린다!"

이렇게 "Finite 길이의 수열"로 푸리에 변환을 하는 것을 Discrete Fourier Transformation(DFT)라고 한다!



(Discrete Fourier Transformation(DFT))

위의 내용을 생각해보면...

=> x를 주기 N을 가지고 했다고 생각할 수 있다!

=> 또한, frequency를 k/N으로 보았다고 생각할 수 있다!



이를 빠르게 계산하는 알고리즘이 바로 Fast Fourier Transformation(FFT)이라고 생각하면 된다!

---

저 DFT를 그냥 심플하게 계산한다고 하면 계산 시간이 (N^2)의 Order를 가질 것이다.

그러나, 저 "복소수항 => Roots of Unity(x^n=1 => 근 x를 뜻함)"을 이용하면 계산 시간이 (N log N)의 Order로 줄어들게 된다.



먼저, 잠시 알아두어야 할 내용들을 정리했다.



1. 위에서 보았던 모든 종류의 푸리에 변환이 "선형성(Linearity)"을 만족하므로,

=> 푸리에 변환은 "행렬로 표현 가능!"



2. DFT의 경우 다음처럼 표현 가능하다!

여기서의 F를 Fourier Matrix라고 한다.

=> 그러므로 우리가 요구하는 것은 저 F의 역행렬을 구하는 것이다!



3. 다음과 같은 성질을 알 수 있다!

(w의 의미를 이용해서, 켤레수로 직접 계산해보면 나온다!)

그러므로, F의 역행렬을 바로 계산해버릴 수 있다!

=> 그러므로 우리는 F만 알면 된다!

---

FFT에는 여러 알고리즘이 있지만, 여기서 소개할 것은 다음 알고리즘이다.

"Cooley-Tukey Algorithm" => 전형적인 Dynamic Programming



먼저, Notation을 살펴보자.

(Background)

위의 Notation을 생각해본다면 다음과 같은 사실을 쉽게 알 수 있을 것이다.

그렇다면, 이를 이용해서 => 문제를 "반으로 줄여버릴 수 있지 않을까?"



(Cooley-Tukey Algorithm)

!짝수항과 홀수항을 나누어서 생각해보자!

즉, X'={X[0],X[2],....}, X''={X[1],X[3],X[5],....}로 나누어서 생각해보자.

X', X'' 각각 항의 개수가 N -> N/2로 줄어든다.

그러면, 위에서 생각해본 다음과 같은 식

을 X', X''에서 그대로 사용할 수 있다!

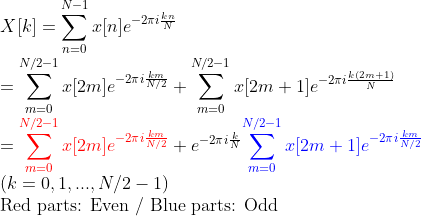

식으로 써보자면

그러므로, 다시 Recursive하게 빨간부분, 파란부분을 계산하면 된다! (2차원 행렬이므로 적어도 1/4 Easily)

게다가 나머지 k=N/2,N/2+1,...,N-1의 경우에는

=> 켤레수 이용하면 된다!!! => (반바퀴 차이!)

---

이를 "행렬표현"으로 옮겨보자!



1. 짝수항과 홀수항 분리

=> Permutation Matrix 필요

2. "반으로 나뉜 부분의 Fourier 연산"

=> 짝수항, 홀수항 => Fourier 연산

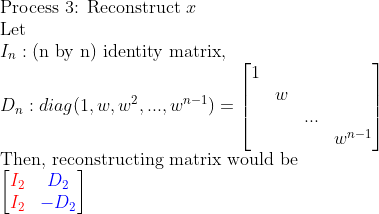

3. 다시 Reconstruct!

=> 위에서 본 식을 이용한다면 다음과 같이 Reconstruct가 가능하다. (단지 켤레수만 바뀌었다!)

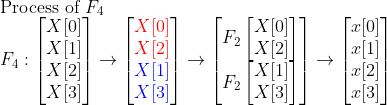

예를 들어서 N=4인 경우를 살펴보자...

이런식으로 Recursive하게 Fourier Matrix를 구할 수 있다는 것이 바로 "Cooley-Tukey Algorithm"이다!
